keskuslukitus kauko-ohjattavaksi Jettaan

[|jake||]

Eli miten saan alipaineella toimivan keskuslukitukse toimivaan kauko-ohjauksella vai voiko sitä tehdä ees?

[MikaJ]

Onnistuu, helppo homma. Kytketään vaan vaikka kuskin oven lukkopesän johtojen rinnalle kauko-ohjaus. Kaikki tarvittavat piuhat muistaakseni löytyy keskuslukon pumpulta, ettei tarvitse sen enempäää etsiä kojetaulun alla niitä.

[kupukka]

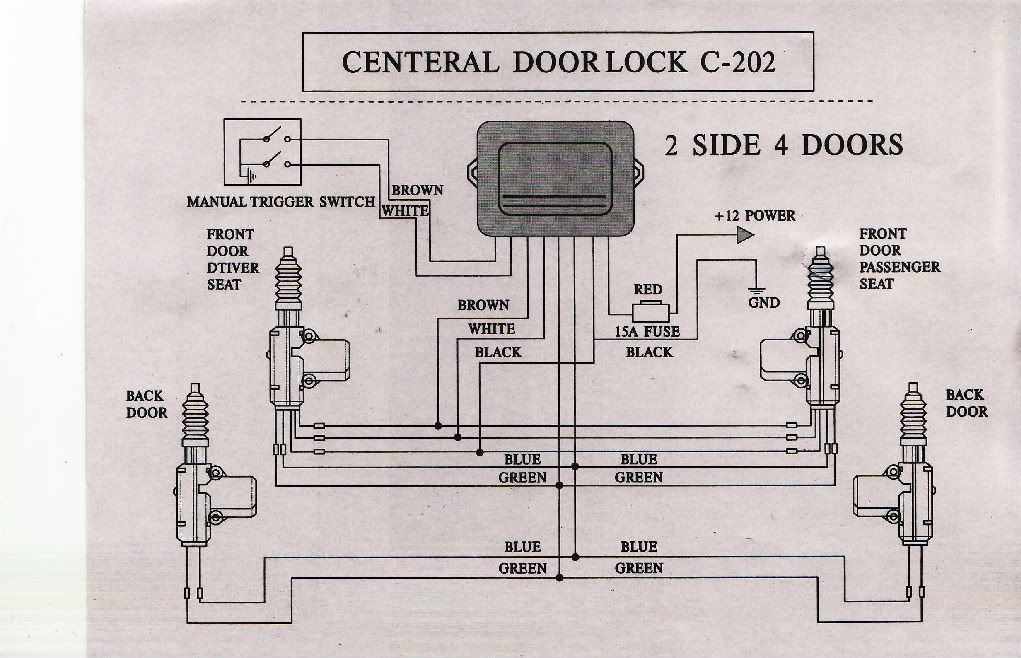

Ostin Spy kauko-ohjattavan keskulukitussetin. Ohessa asennusohje. Mitä pitää kytkeä ja minne, että saisi vilkut vilkahtamaan, kun avaa tai lukitsee ovia? Ilmeisesti ryöstö tehdään hätävillkujen luota, mutta mitkä johdot ja minne ne vedetään tuos boksis?

http://i65.photobucket.com/albums/h234/ ... 0001-1.jpg

[Sebastian]

jos itse helvetin huonolla sähkömiehen taidoilla katson niin ei minnekään.

[kupukka]

Sen verran osaan itsekkin katsoa ;)

Siniseen ja vihreäänhän tulee virrat, jotka sitten aukaisevat ja sulkevat lukot. (kumpi onkaan miinus tai plus-->moottorin pyörimissuunta)

Näillehän ohjautuu virta vain tietyn ajan. Eli varastaa näiltä ja ohittaa hätävilkun katkaisimen... Saisiko toimimaan vai onko ihan mahdotonta?

Tuossa koitin hakkurilähteellä tutkia jännitteitä... Vihreään ja siniseen ei mene kuin 2-3V jännite kun moottori toimii ja sekin vain muutaman sekunnin ajan. ruskean ja valkoisen välillä taas on koko ajan -10V tai +10V riippuen onko lukko auki vai kiinni.

Meinaako tuo manual trigger switch vilkku viikseä...?

[Joukkis]

|jake||:

Tällä se onnistuu erittäin helposti!

[Ripa]

Voisko olla että tuo "manual trigger switch" on lukkojen ohjausta varten. Eli kun ruskea piuha saa maata se aukaisee lukot ja ja valkea taas puolestaan sulkee lukot tai toisinpäin. Ilmeisesti sitä varten jos tuohon kytkee hälyttimen. Pelkkää arvailua?

[Entris]

Itse voin ottaa jo vähän varmempaa kantaa sähköinssin koulutuksella, eli Ripa on oikeassa (tietenkään en voi 100% varmaksi sanoa kun en tiedä mitä tuolla boksin sisällä on). Jos, kupukka, haluat saada vilkut vilkahtamaan lukkoja avatessa tai sulkiessa niin joudut sen tekemään erillisellä kapistuksella. Yleensähän hälytin hoitaa tuon vilkkujen vilkauttamisen, kun ohjastat sitä kaukosäätimellä, ja samalla ohjaa keskuslukkoa.

[kupukka]

Joo, aloin jo ymmärtämään kun googlasin, että häläri hoitaisi vilkuttamisen. No jätetään toistaiseksi vilkuttaminen pois :)

[kupukka]

No niin, asennus suoritettu. Hyvin toimii, aluksi tosin kaulukset hinkkasivat vastaan.

Otin virrat kaukkarille pissapojan relepaikasta, joten aina kun aukaisin lukot tai laitoin ne kiinni, niin ruikkasi pissapoika vettä lasille :) Tosin maajohdon paikka vaihtui :)

Joten voisiko virrat ottaa hätävilkkujen relepaikasta ja saada näin vilkut vilkahtamaan? Ja mistä pinneistä pitäisi ottaa?

Paljon tihkurele maksaa ja mikä on osanumero? Jos tuohon sellaisenkin laittaisi...

[kupukka]

Saisiko hätävilkkuja ohjattua transistorin avulla? Kollektoriin +12V, Emitteri siihen napaan mihin 12V pitäisi mennä ja kantaan ovimoottoreista se ~3V?

Kestääkö kanta minkälaisia jännitteitä?

[Entris]

Helpompi lähteä ohjailemaan logiikkatason N-kanavaisella FET:llä. Vilkun plussa akkuun, ja vilkun maadoitus drainin kautta sourcesta maahan. Sen jälkeen gatelle tarttee 5V:n jännitteen jolloin fetti johtaa. Tehohäviöt on minimaalliset ja nuo kestää todella isoja kuormia, tietysti fetistä riippuen. FETiksi vaikkapa IRLZ34N, joka kestää 55V/27A. Tosiaan ongelmana on se että se ohjaus melkeimpä vaatii sen 5V:n jännitteen.

Jos haluat käyttää NPN/PNP-transistoreita niin datalehtiä selailemalla saat selville tarpeellisen kuten jännitekestot, tehohäviöt, virtavahvistuksen ja kantavirran rajoituksen. Huomaa että PNP- ja NPN-transistorit kytketään eri tavalla.

[kupukka]

Tuon IRLZ34N löysin, ~3e näyttää maksavan :) . Pitää tutkia, että saako jostain tuota 5V irti.

[kupukka]

Ei irronnut ovimoottoreiden johdoista, kun jotain 0,8V... Ja sekin sen verran, että juuri ja juuri huomasi.

Onko olemassa relettä tai vastaavaa, jolla voin ohjata vilkkuja. Käytössä olisi jatkuva -10,8V ja +10,8V. Eli aina kun tuo jatkuva arvo vaihtaa merkkiään, niin rele ohjaisi hetken virtaa. Vai onnistuuko moinen?

[evinrude]

Laita pieni "lisävalorele" sinisen ja vihreän "väliin" aivan kuten ovimoottori ja +12v releen 30-nastaan ja kummastakin 87-nastasta johto ratinputkelle vilkkujen johtoihin.

[kupukka]

Taas lisää tutkiessani ei voi muutakuin nauraa. Se rele, mistä otan virran keskuslukitus härveliin tekee kummia. Luulin sitä aluksi tihkureleen paikaksi (pissapoikahurisi aluksi kun otin tietyistä pinneistä virtaa), mutta eilen pimeällä huomasin, että nyt lukkoa aukaessa tai lukittaessa rekisterikilvenvalot vilkahtavat :D Mikä ihmeen releenpaikka tuo on? Roikkuu siis irtojohdoilla reletaulun päällä. Autossa on ollut joskus murtohälytin...
